全自動數控?zé)徨憴C(jī)械手
產品簡介
把熱鍛的幾個工序集中在1臺沖床上，同時可控制沖床、電爐、全自動上料機的停止，1 條熱鍛生產線僅需1人操作，且1個操作工可以看管2臺以上的生產線，減少了用工數量，降低了勞動強度。
動作說明
用伺服電機、絲桿、線軌實現左右移動送料，用氣缸、氣閥實現夾料動作，用全自動潤滑泵給設備潤滑，用編碼器、PLC、觸摸屏等讓伺服電機、氣缸等協同動作，使機械手與沖床完美同步，并具備故障報警功能，從而使該型號機械手具備操作方便、功能多、故障率低、維修方便等特點。
夾持方式

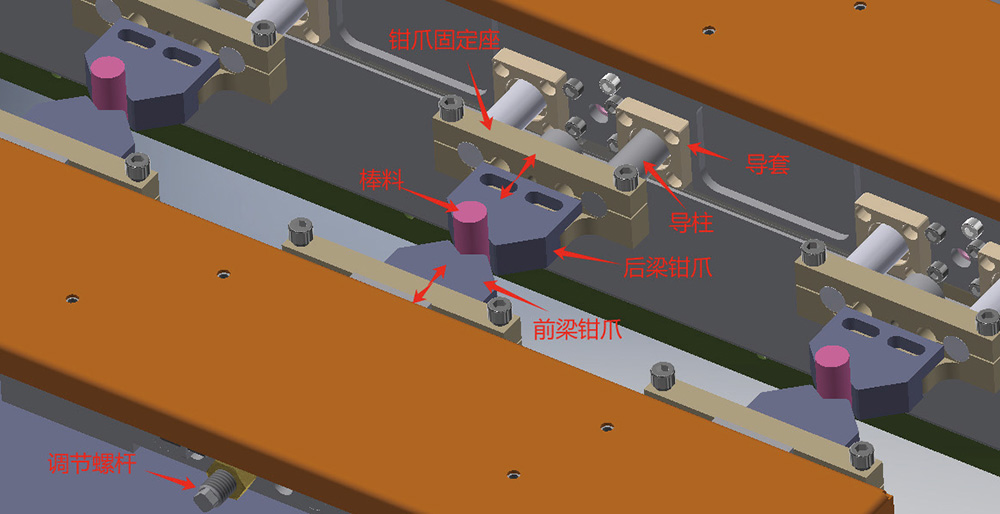

前后各1個鉗爪，分別用氣缸帶動前后運動，從而夾緊毛坯。前梁氣缸比后梁氣缸大2個規格，用調節螺桿調節前后，從而起定位作用，后梁氣缸起夾緊作用。如下圖：
.jpg)
更換模具的方式

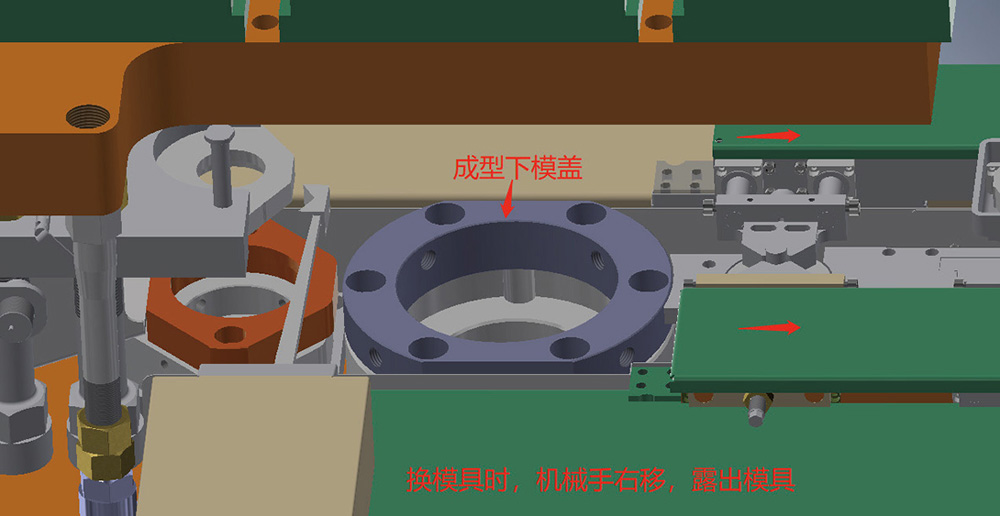

機械手右移，露出模具，視線好，換模方便，與未使用機械手的沖床換模具相似。如下圖：
.jpg)
托料方式
采用剛性托料，拉桿一般為對稱布置，受力情況好。如果沖床自帶托料裝置，則可采用沖床自帶的托料裝置。
出料方式

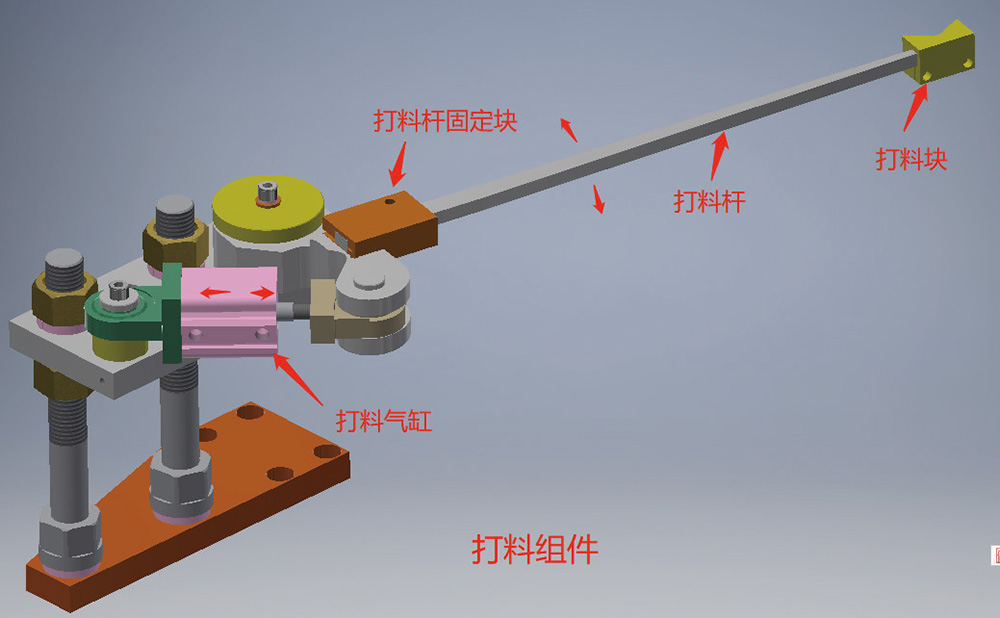

一般情況下，產品重量不超過3Kg時，用打料桿打出，如右圖。當重量超過3Kg且產品底部是平的時，可用鉗爪推出。
當生產出的毛坯有后 續工序，比如自動碾環等，對產品的方向有要求時，可采用鉗爪夾出的方式，即機械手多一對鉗爪，毛坯用鉗爪夾出，但因多一對鉗爪，增加了易損件數量，非必要不建議使用，如下圖。
當最后一道工序是沖孔成型(下模有型腔)，且毛坯無法用打料桿打出時，可采用接料盤接料，但因增加了易損件數量，非必要不建議采用，如下圖：
生產的產品
螺母、墊圈、套筒、齒輪、軸承、異形件等等產品。
操作方式
可半自動操作，即操作工看各工位無異常后，踩下腳踏開關，沖床動作，機械手同時左移，將料坯送至下一工位。當生產線穩定時，也可全自動操作，但仍需1人看管，生產線穩定時，1人可看管2臺以上。
組成
包括機械手、模架（含上下模板、模座、導柱、上下模蓋、漏料組件等）和托料組件、電控等，機械手安裝好后，再安裝水、模具，將電爐至機械手導料管間用滑槽連接起來后，即可試機生產。
產品特點
1、速度快：與沖床完全同步，即沖床動機械手動，沖床停機械手停，減少停頓時間，生產效率高，60沖次/分鐘的沖床可生產45個產品/每分鐘。
2、操作簡便：由按鈕控制，在觸摸屏上調節機械手動作，換模具時機械手右移，露出模具，無需拆鉗爪；
3、功能多：有單沖動作，即沖床每動作2次出1個成品，適合生產較大的產品。也可機械手先動，沖床后動，用來生產高的產品。卡料、毛坯粘在成型沖頭或托料底芯上能報警停機；
4、故障少維修簡便：核心零部件為知名外購件，使用壽命長，故障率低。有故障提示功能，故障原因易檢測，維修方便。
